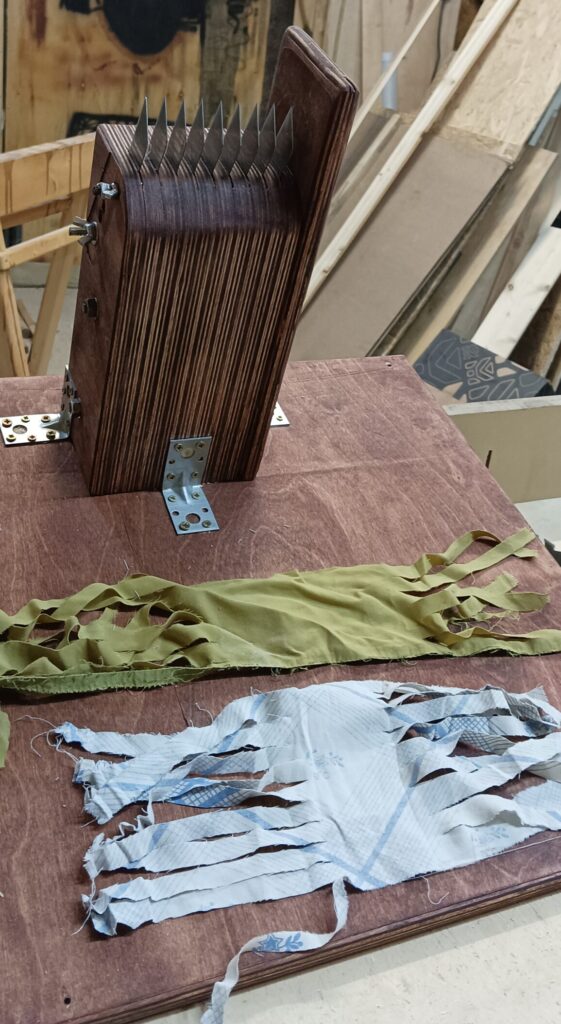

Станок для ручной нарезки ленточек маскировочных сетей.

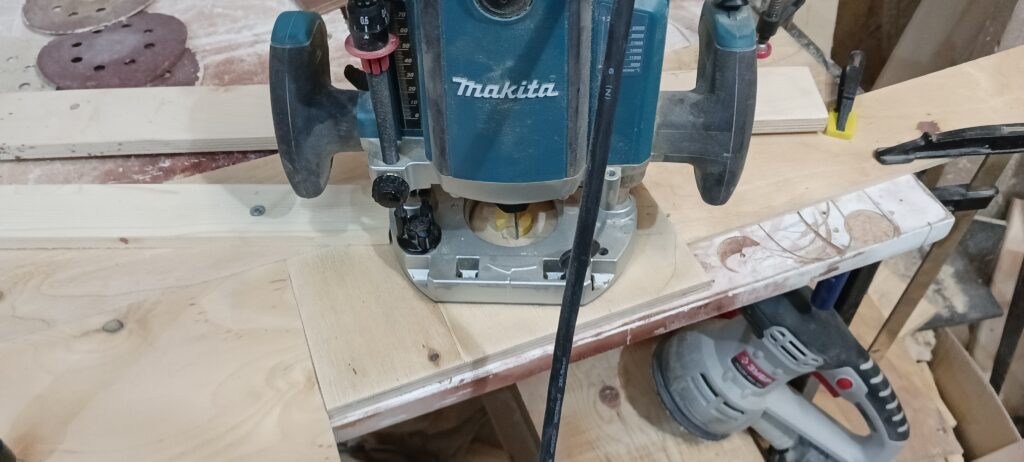

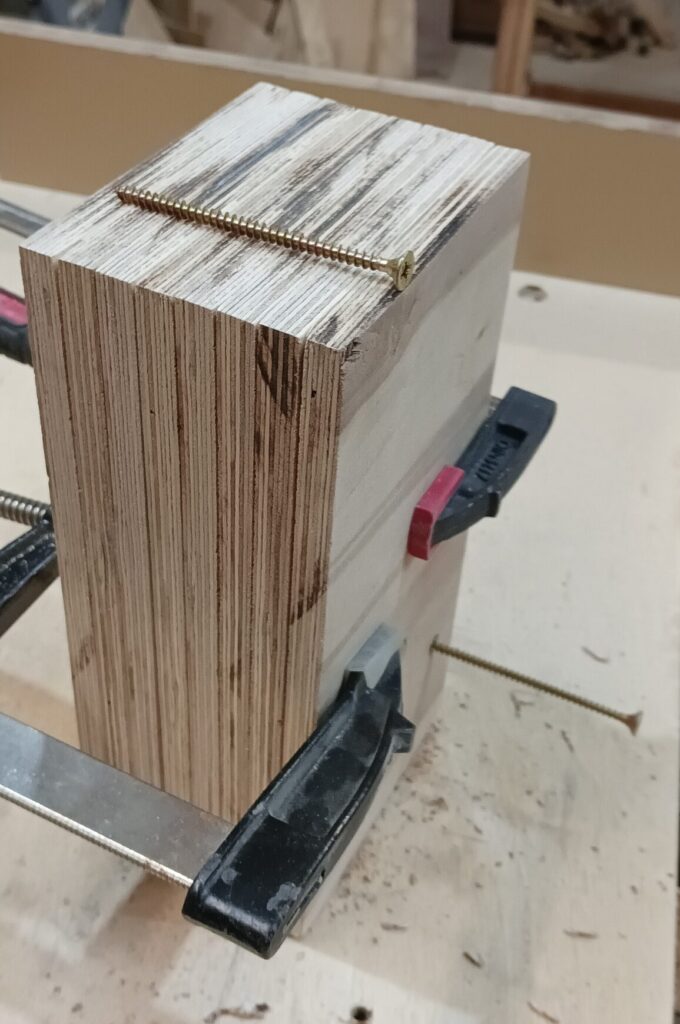

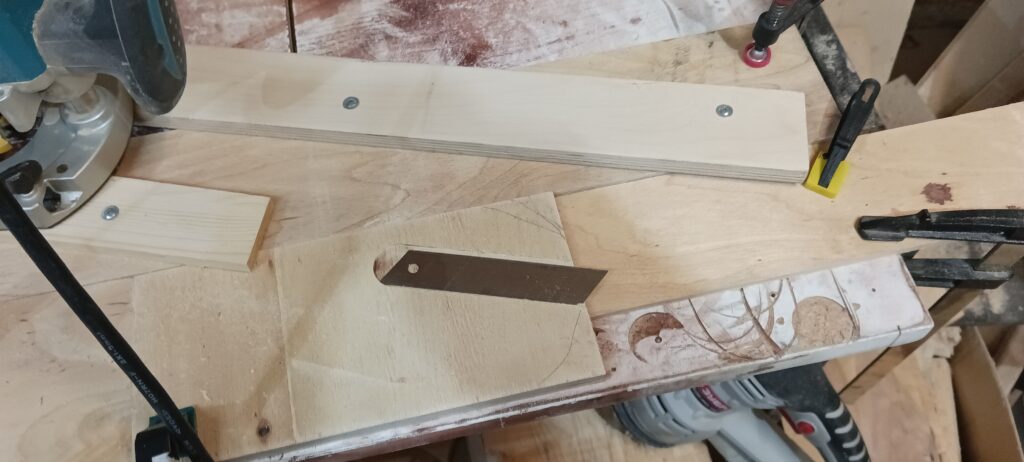

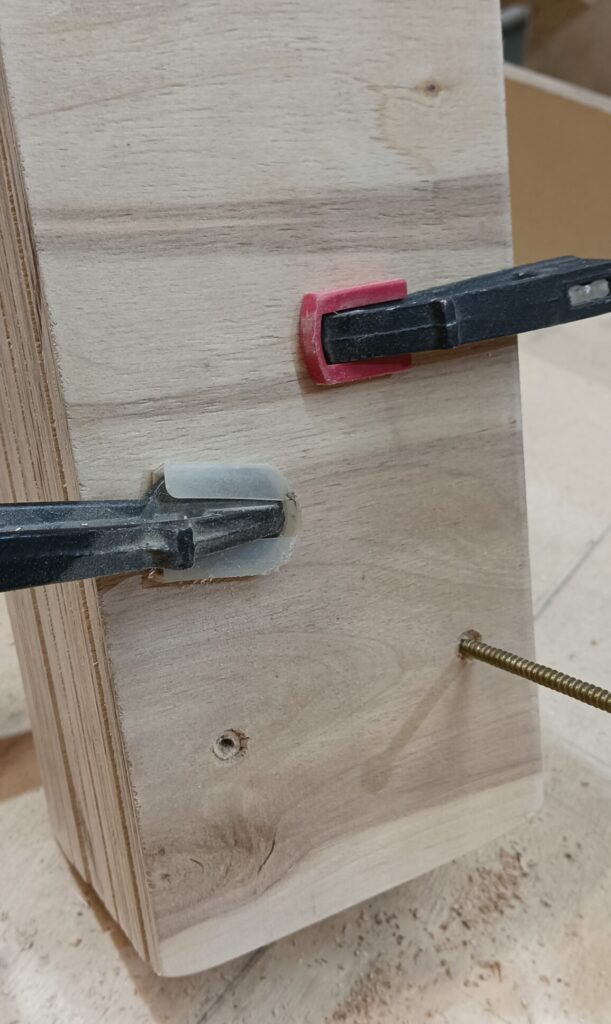

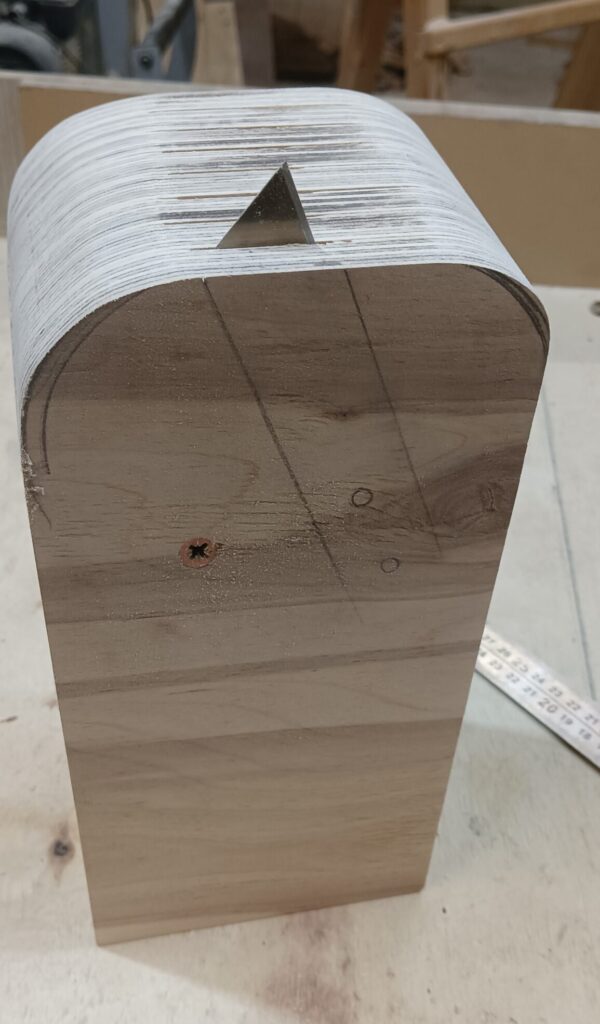

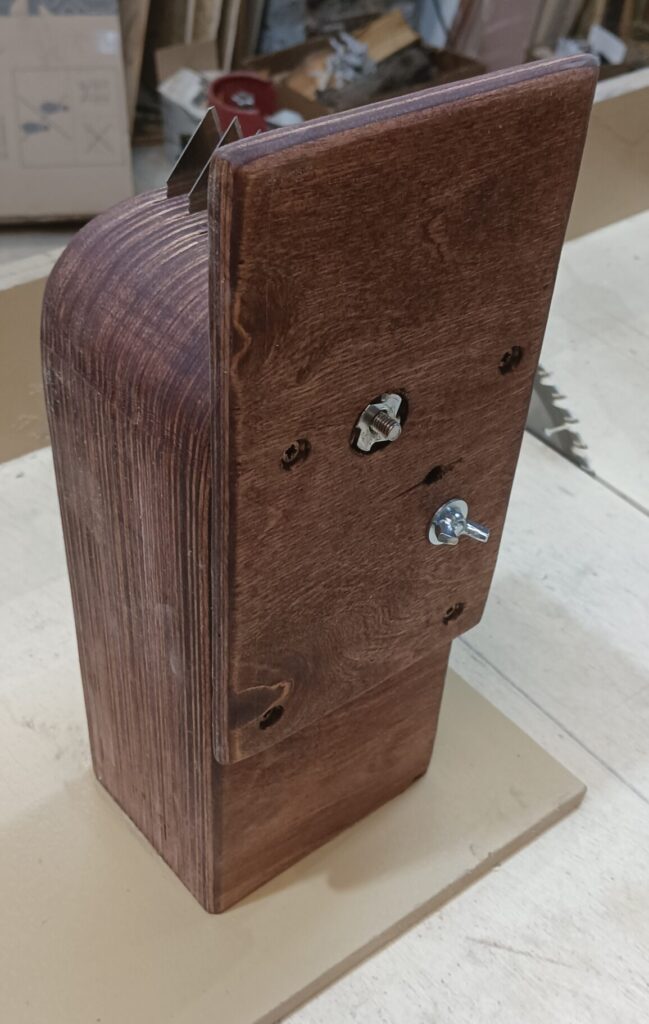

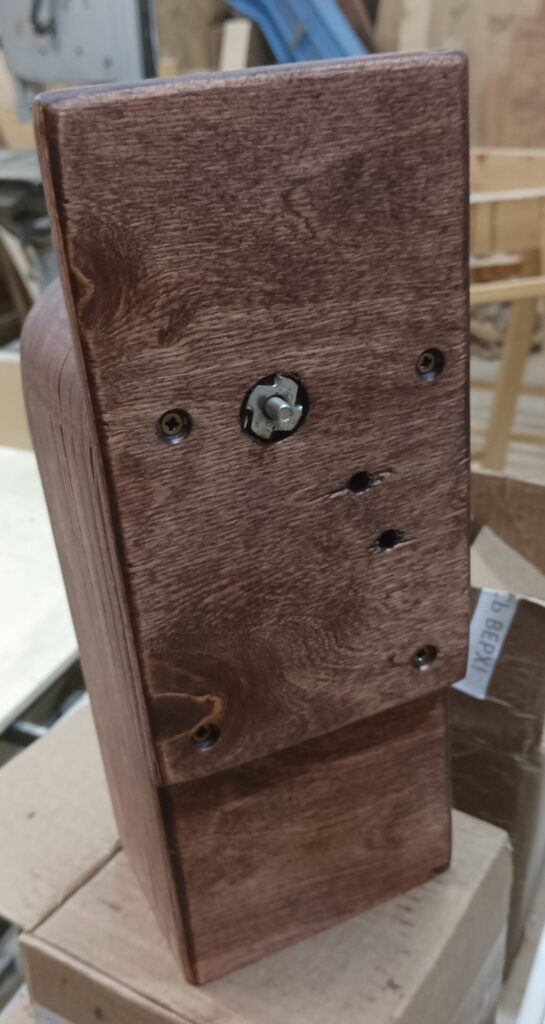

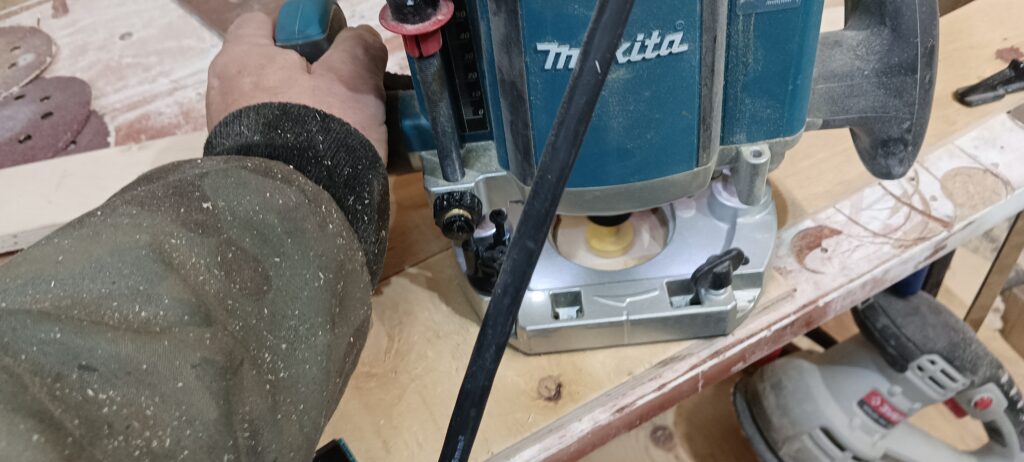

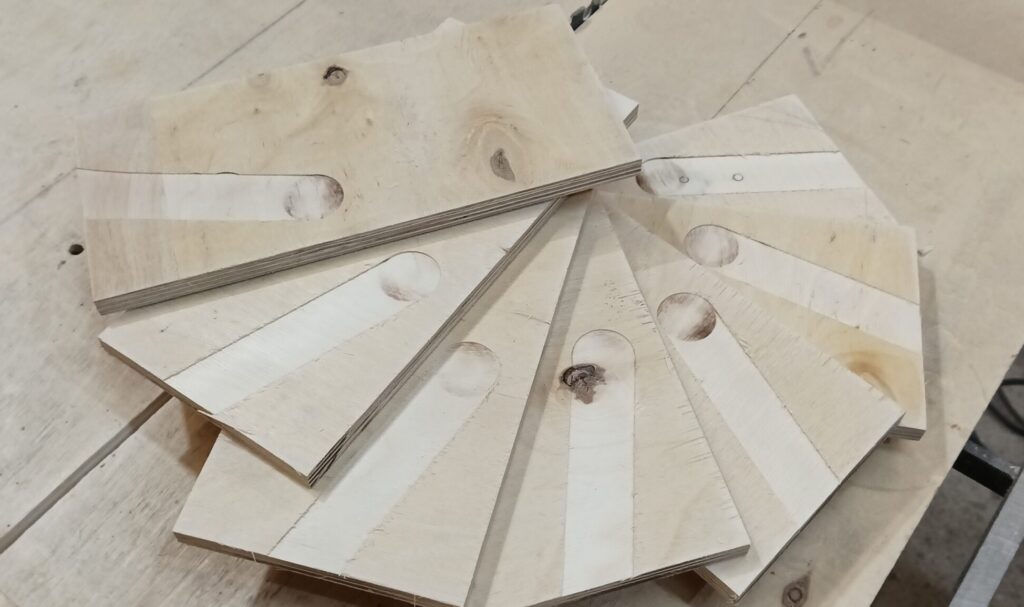

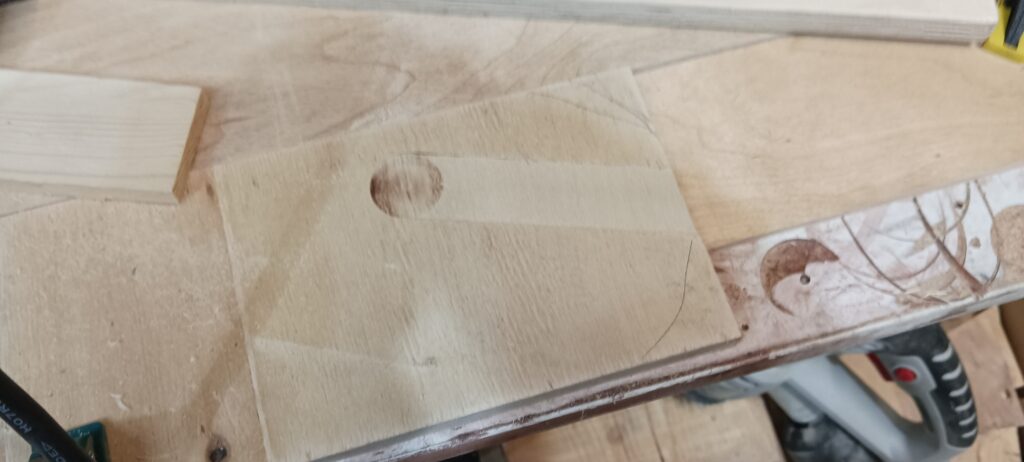

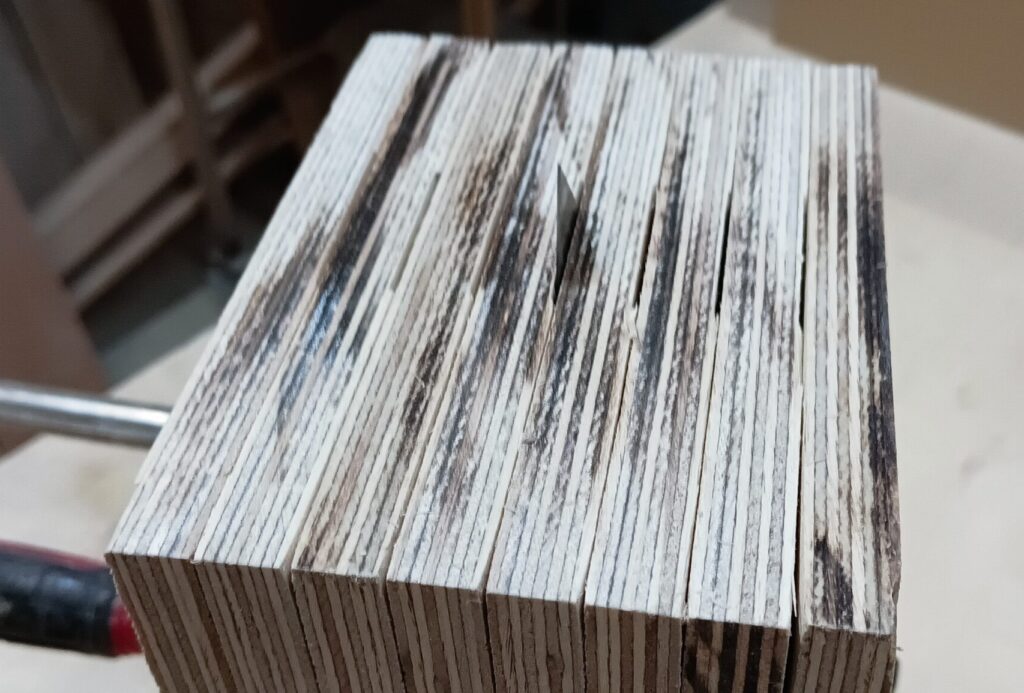

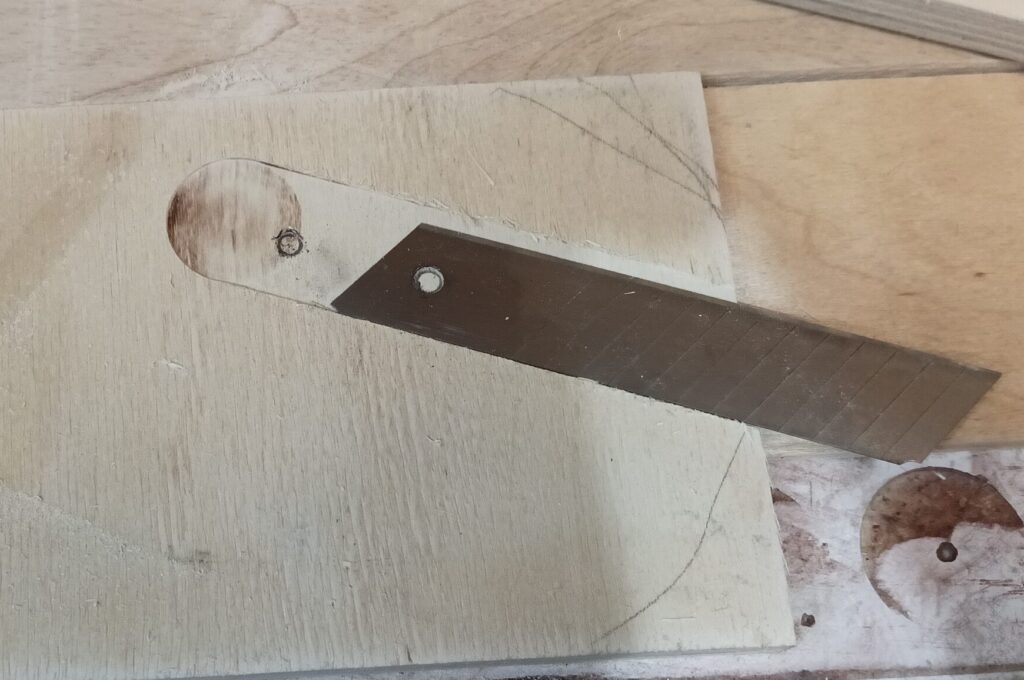

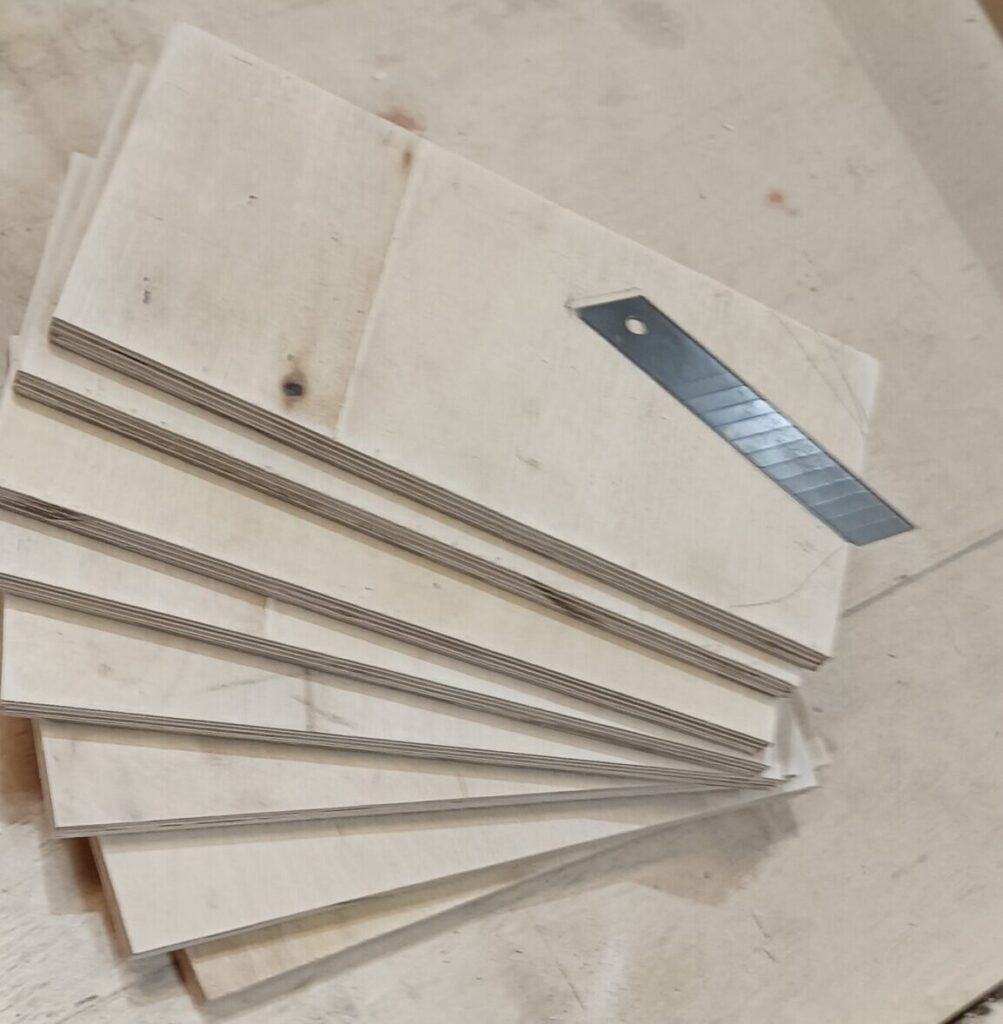

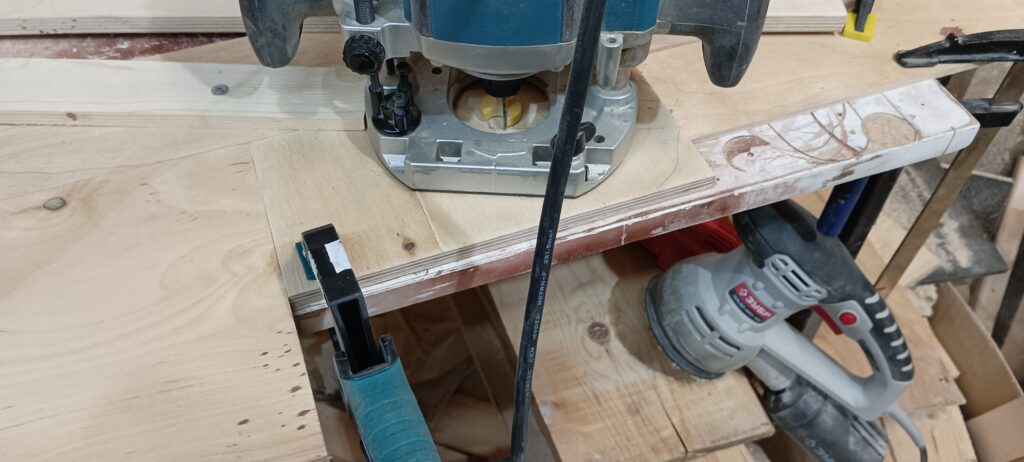

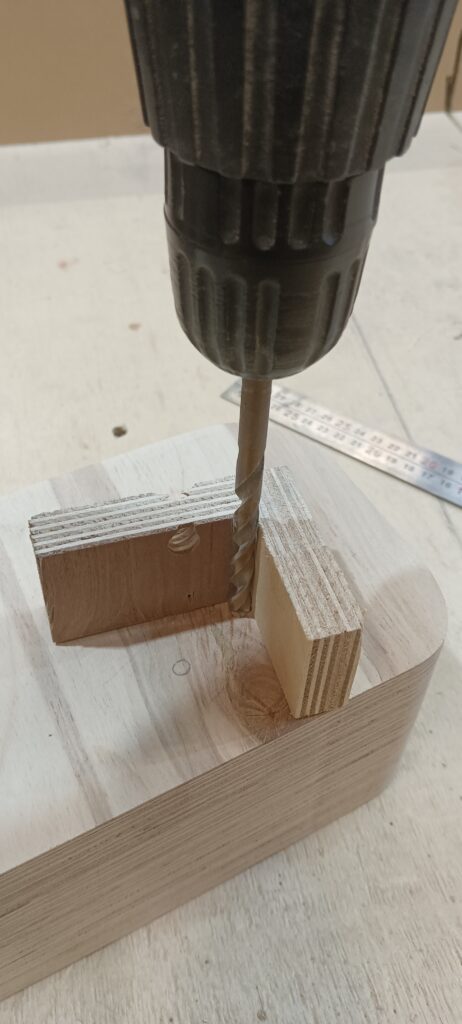

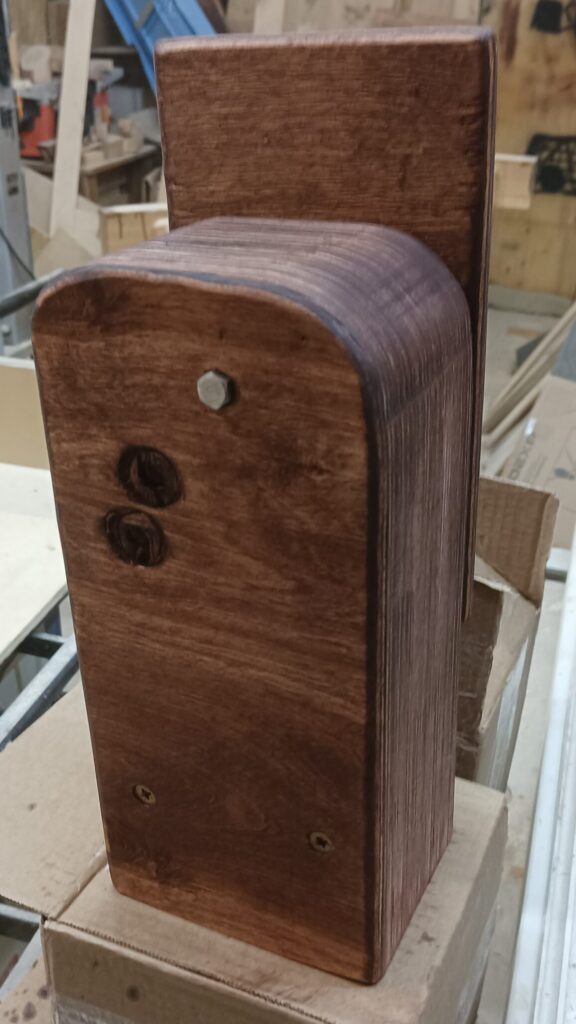

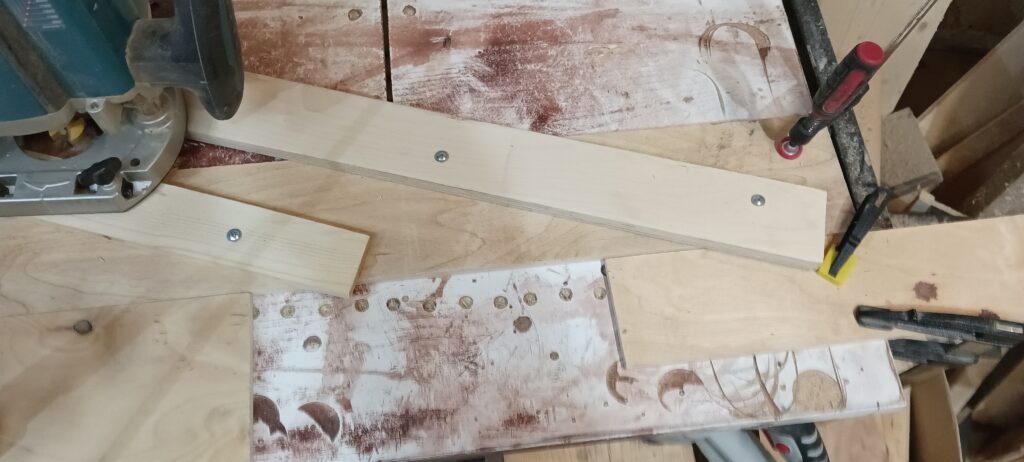

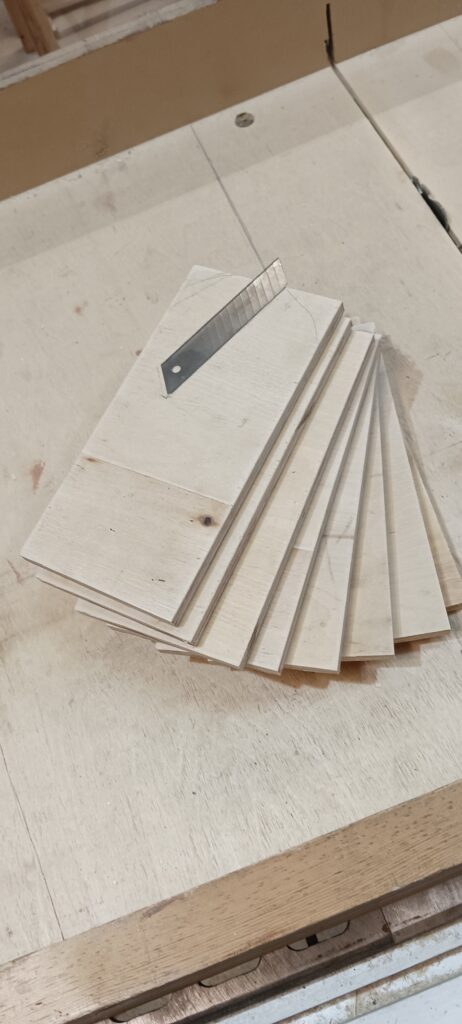

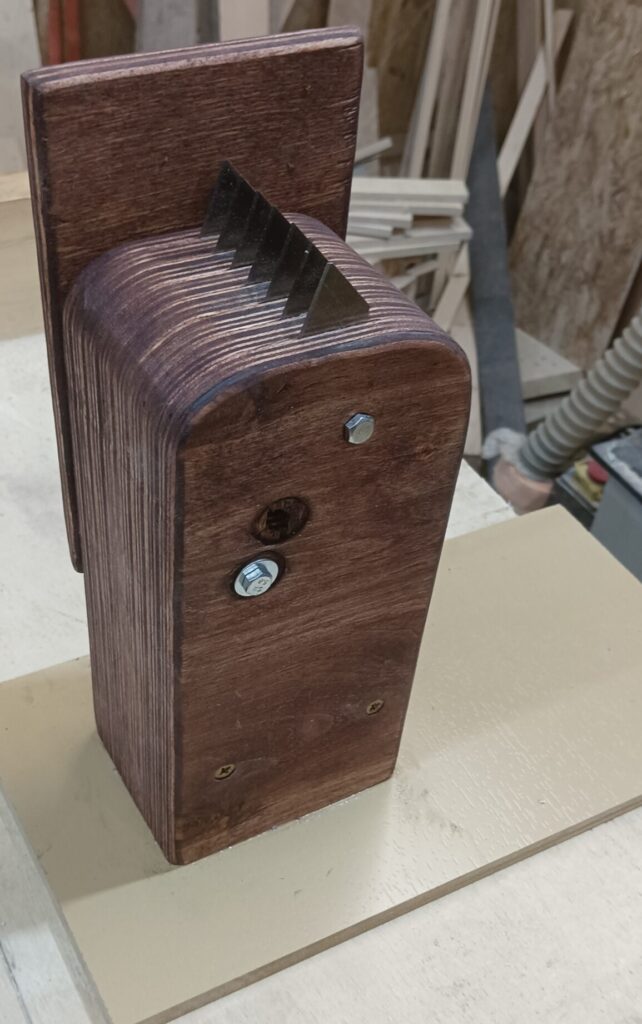

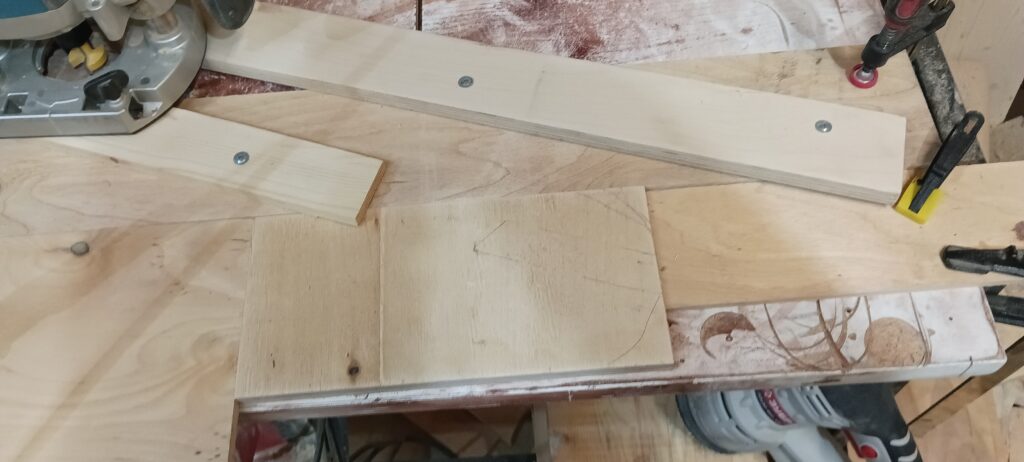

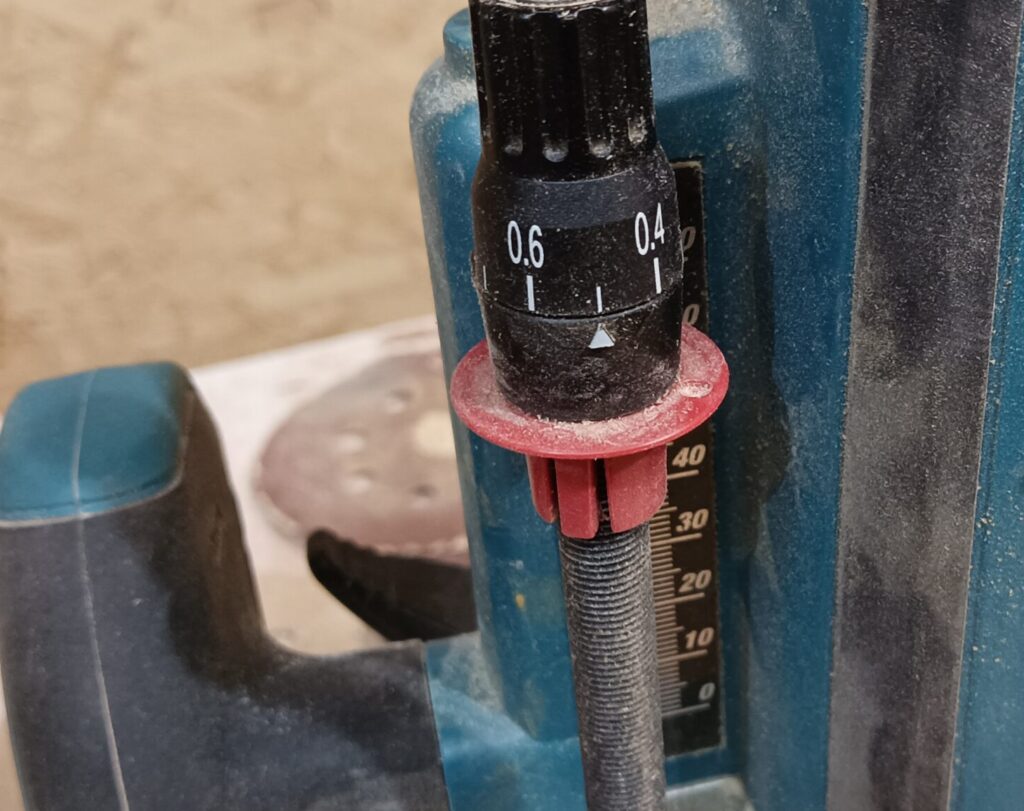

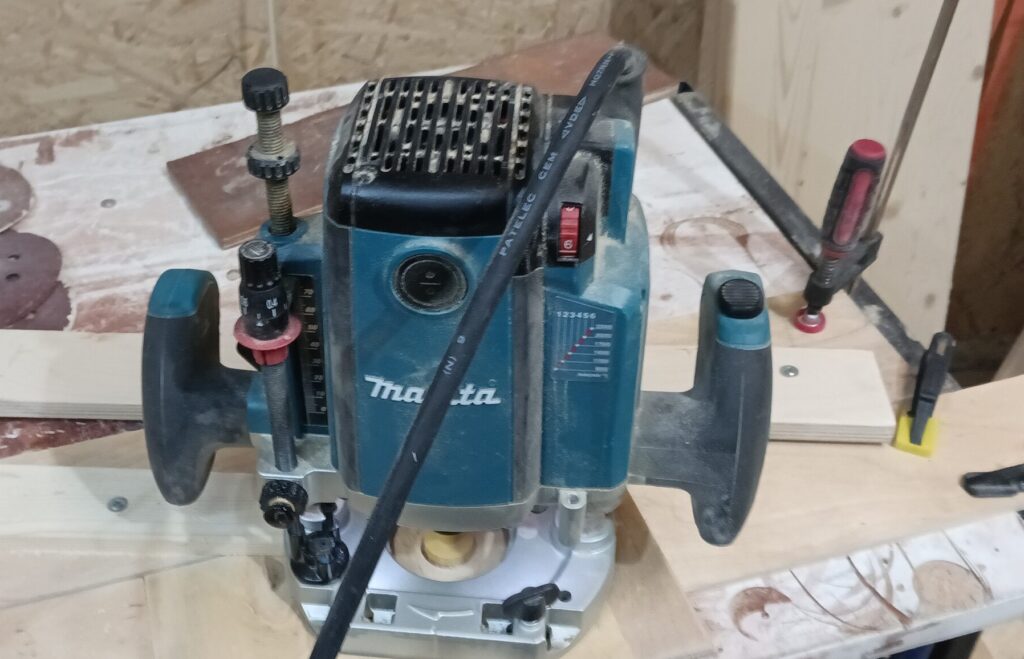

Для изготовления станка берем фанеру 12 мм при этом ширина полосок получиться 11,6 мм. Т.е. толщина используемой фанеры должна соответствовать ширине получаемых полосок после разрезания заготовок.Количество ножей установки рассчитываем как ширина разрезаемой полосы материала плюс один.. Как правило от 4 см до 8 см. Чаще всего хватает 7 ножей, значит 8 заготовок пластин из фанеры 12 мм. Качество фанеры любое (расслоённая не годиться ) . Ширина пластин от 12 до 16 см, высота 25 – 30 см. Размеры подбираю по имеющимся в наличие обрезкам фанеры :).Пазы под ножи делаем приблизительно под углом 110 градусов . Ширина паза под нож равна ширине используемого ножа плюс 3-5 мм, для удобства замены ножей. Я использую ножи шириной 25 мм, у этих ножей удобный диаметр отверстия (подходит под болт М6, который легко купить или готовую шпильку М6 то же продается в хоз магазинах с метисами).глубина фрезерования 0,5 ммКрепление пластин между собой можно произвести винтами или шпильками.Делаем округления на плоскости с ножами. Скругление угла с левой стороны начинается сразу после ножей. Устанавливаем дополнительный винт для опоры ножей и винт крепления ножей.Сверху крепим пластину — направляющую для оператора по нарезки лент.Готовый блок шлифуем и крепим к основанию саморезами или уголками к чему душа лежит :). Шлифуем все изделие, чтобы оператор не занозил себе руки!Сверху покрываем маслом для эстетического удовольствия оператора 🙂
